微型拖链10系列桥式不可打开型

  • 产品货号:
  • 类型码:微型拖链10系列桥式不可打开型
  • 产品规格:
  • 产地:

产品详细参数请咨询客服:0755-23358374
  • 同等质量比价格,同等价格比服务       在线咨询:点击这里与客服交谈

产品介绍

拖链10系列桥式不可打开型产品介绍

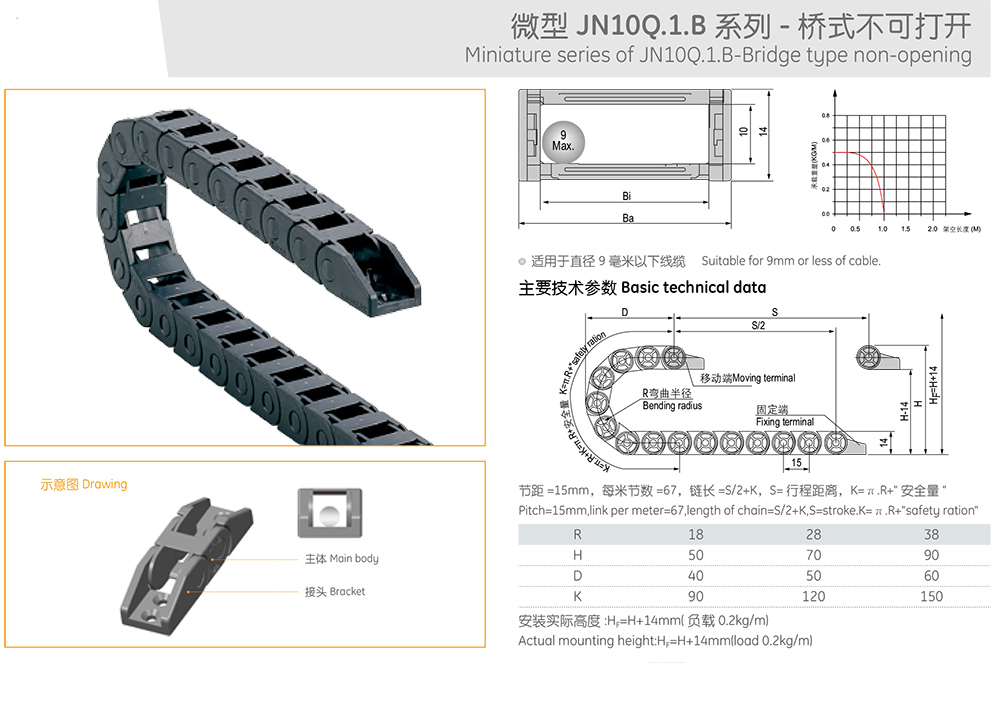

微型拖链10系列桥式不可打开型尺寸(mm)
拖链型号Cable ChainNo. 内高 内宽 外高 外宽 款式 弯曲半径 固定接头类型及参数
可配接头类型 孔径 孔距 接头代号
A B C D E F
JN10Q.1.10B 10 10 14 18 Q.B 18,28,38 X1   3.2 8   22   4 18 JN10Q.1.10B-XJT
JN10Q.1.15B 10 15 14 23 Q.B X1   3.2 8   22   4 23 JN10Q.1.15B-XJT
JN10Q.1.20B 10 20 14 23 Q.B X1   3.2 8   22   4 28 JN10Q.1.20B-XJT
注: Q.B表示桥式不可开,X表示:斜型接头,不同序号安装孔的不同排列样式
拖链10系列桥式不可打开型接头
