K | D | L | ||
±10% | ≤10 | ≥12 | ≤50 | ≥55 |
﹢0 -0.5 |
﹢0 -0.8 |
±1.5 | ±2.5 | |
品号 | d |
密着长 mm |
F max |
荷重 N/max |
Fa % |
|
Type | D-L | |||||
OR | 02-05* | 0.18 | 2.0 | 2.5 | 0.50 | 50 |
10* | 0.18 | 2.0 | 5 | 1.00 | ||
15* | 0.23 | 6.0 | 7.5 | 1.50 | ||
20* | 0.23 | 6.0 | 10 | 2.00 | ||
25* | 0.26 | 11.2 | 12.5 | 2.50 | ||
30* | 0.26 | 11.2 | 15 | 3.00 | ||
OR | 03-05* | 0.23 | 1.6 | 3 | 0.90 | 60 |
10* | 0.25 | 2.1 | 6 | 1.70 | ||
15* | 0.3 | 4.5 | 9 | 2.60 | ||
20* | 0.3 | 4.5 | 12 | 3.50 | ||
25* | 0.32 | 6.4 | 15 | 4.40 | ||
30* | 0.32 | 6.4 | 18 | 5.20 | ||
35* | 0.35 | 9.8 | 21 | 6.10 | ||
40* | 0.35 | 9.8 | 24 | 7.00 | ||
OR | 04-05* | 0.26 | 1.4 | 3 | 0.90 | 60 |
10* | 0.29 | 2.0 | 6 | 1.70 | ||
15* | 0.32 | 3.0 | 9 | 2.60 | ||
20* | 0.38 | 6.1 | 12 | 3.50 | ||
25* | 0.38 | 6.1 | 15 | 4.40 | ||
30* | 0.40 | 8.0 | 18 | 5.20 | ||
35* | 0.40 | 8.0 | 21 | 6.10 | ||
40* | 0.45 | 14.4 | 24 | 7.00 | ||
45* | 0.45 | 14.4 | 27 | 7.80 | ||
50* | 0.45 | 14.4 | 30 | 8.70 | ||
60* | 0.5 | 23.0 | 36 | 10.40 | ||
OR | 05-05* | 0.3 | 1.65 | 3 | 0.90 | 60 |
10* | 0.35 | 2.71 | 6 | 1.70 | ||
15* | 0.38 | 3.61 | 9 | 2.60 | ||
20* | 0.38 | 3.61 | 12 | 3.50 | ||
25* | 0.45 | 7.43 | 15 | 4.40 | ||
30* | 0.45 | 7.43 | 18 | 5.20 | ||
35* | 0.5 | 12.25 | 21 | 6.10 | ||
40* | 0.5 | 12.25 | 24 | 7.00 | ||
45* | 0.5 | 12.25 | 27 | 7.80 | ||
50* | 0.55 | 19.53 | 30 | 8.70 | ||
60* | 0.55 | 19.53 | 36 | 10.40 | ||
OR | 06-05* | 0.32 | 1.5 | 3 | 0.90 | 60 |
10* | 0.4 | 3.0 | 6 | 1.70 | ||
15* | 0.4 | 3.0 | 9 | 2.60 | ||
20* | 0.5 | 7.0 | 12 | 3.50 | ||
25* | 0.5 | 7.0 | 15 | 4.40 | ||
30* | 0.5 | 7.0 | 18 | 5.20 | ||
35* | 0.55 | 11.0 | 21 | 6.10 | ||
40* | 0.55 | 11.0 | 24 | 7.00 | ||
45* | 0.6 | 17.4 | 27 | 7.80 | ||
50* | 0.6 | 17.4 | 30 | 8.70 | ||
60* | 0.65 | 23.4 | 36 | 10.40 | ||
70* | 0.65 | 23.4 | 42 | 12.20 | ||
OR | 08-10* | 0.45 | 2.6 | 6 | 1.70 | 60 |
15* | 0.5 | 3.6 | 9 | 2.60 | ||
20* | 0.5 | 3.6 | 12 | 3.50 | ||
25* | 0.55 | 5.9 | 15 | 4.40 | ||
30* | 0.65 | 10.4 | 18 | 5.20 | ||
35* | 0.65 | 10.4 | 21 | 6.10 | ||
40* | 0.7 | 15.4 | 24 | 7.00 | ||
45* | 0.75 | 21.0 | 22 | 6.40 | 50 | |
50* | 0.75 | 21.0 | 27 | 7.80 | 55 | |
60* | 0.8 | 27.6 | 31 | 9.00 | 52 | |
70* | 0.8 | 27.6 | 40 | 11.60 | 57 | |
80* | 0.8 | 27.6 | 48 | 13.90 | 60 | |
OR | 10-10* | 0.55 | 3.3 | 6 | 1.70 | 60 |
15* | 0.6 | 4.2 | 9 | 2.60 | ||
20* | 0.65 | 6.2 | 12 | 3.50 | ||
25* | 0.65 | 6.2 | 15 | 4.40 | ||
30* | 0.7 | 8.4 | 18 | 5.20 | ||
35* | 0.7 | 8.4 | 21 | 6.10 | ||
40* | 0.7 | 8.4 | 24 | 7.00 | ||
45* | 0.8 | 15.2 | 27 | 7.80 | ||
50* | 0.8 | 15.2 | 30 | 8.70 | ||
60* | 0.85 | 20.4 | 36 | 10.40 | ||
70* | 0.85 | 20.4 | 42 | 12.20 | ||
80* | 0.85 | 20.4 | 48 | 13.90 | ||
OR | 12-15* | 0.6 | 3.5 | 9 | 2.60 | 60 |
20* | 0.7 | 5.6 | 12 | 3.50 | ||
25* | 0.7 | 5.6 | 15 | 4.40 | ||
30* | 0.8 | 9.6 | 18 | 5.20 | ||
35* | 0.8 | 9.6 | 21 | 6.10 | ||
40* | 0.8 | 9.6 | 24 | 7.00 | ||
45* | 0.9 | 16.2 | 27 | 7.80 | ||
50* | 0.9 | 16.2 | 30 | 8.70 | ||
60* | 0.9 | 16.2 | 36 | 10.40 | ||
70* | 1.0 | 26.0 | 42 | 12.20 | ||
80* | 1.0 | 26.0 | 48 | 13.90 | ||
OR | 13-15* | 0.7 | 4.7 | 9 | 2.60 | 60 |
20* | 0.7 | 4.7 | 12 | 3.50 | ||
25* | 0.8 | 8.0 | 15 | 4.40 | ||
30* | 0.8 | 8.0 | 18 | 5.20 | ||
35* | 0.8 | 8.0 | 21 | 6.10 | ||
40* | 0.9 | 12.8 | 24 | 7.00 | ||
45* | 0.9 | 12.8 | 27 | 7.80 | ||
50* | 0.9 | 12.8 | 30 | 8.70 | ||
60* | 1.0 | 21.0 | 36 | 10.40 | ||
70* | 1.0 | 21.0 | 42 | 12.20 | ||
80* | 1.0 | 21.0 | 48 | 13.90 | ||
OR | 16-15* | 0.75 | 4.3 | 9 | 2.60 | 60 |
20* | 0.8 | 5.4 | 12 | 3.50 | ||
25* | 0.9 | 7.7 | 15 | 4.40 | ||
30* | 0.9 | 7.7 | 18 | 5.20 | ||
35* | 1.0 | 12.0 | 21 | 6.10 | ||
40* | 1.0 | 12.0 | 24 | 7.00 | ||
45* | 1.0 | 12.0 | 27 | 7.80 | ||
50* | 1.1 | 19.0 | 30 | 8.70 | ||
60* | 1.1 | 19.0 | 36 | 10.40 | ||
70* | 1.2 | 26.4 | 42 | 12.20 | ||
80* | 1.2 | 26.4 | 48 | 13.90 | ||
OR | 20-20* | 1.0 | 6.0 | 12 | 6.00 | 60 |
25* | 1.1 | 7.7 | 15 | 7.50 | ||
30* | 1.1 | 7.7 | 18 | 9.00 | ||
35* | 1.2 | 10.8 | 21 | 10.50 | ||
40* | 1.2 | 10.8 | 24 | 12.00 | ||
45* | 1.3 | 14.3 | 27 | 13.50 | ||
50* | 1.3 | 14.3 | 30 | 15.00 | ||
60* | 1.4 | 19.6 | 36 | 18.00 | ||
70* | 1.4 | 19.6 | 42 | 21.00 | ||
80* | 1.5 | 19.6 | 48 | 24.00 |
压缩弹簧是开圈卷制或者压制的螺旋弹簧,用于对抗压缩时产生的轴向力。压缩弹簧是最常见的金属弹簧结构。螺旋形的压缩弹簧是我们最常见的弹簧类型,它们有着非常广泛的应用领域。例如;汽车、机床、自动化装备、阀门、开关等等。根据不同的环境和应用,压缩弹簧可以采用很多种不同的材料和变通的设计。我们通过调节弹簧的外径、线径、长度和节距可以取得不同弹簧大小和弹力,我们可以根据您的应用环境,在现有压缩弹簧的基础上加以重新设计,满足您在耐候性、弹力、刚度或疲劳寿命等方面的特殊要求。
材质:SUS304
颜色:本色

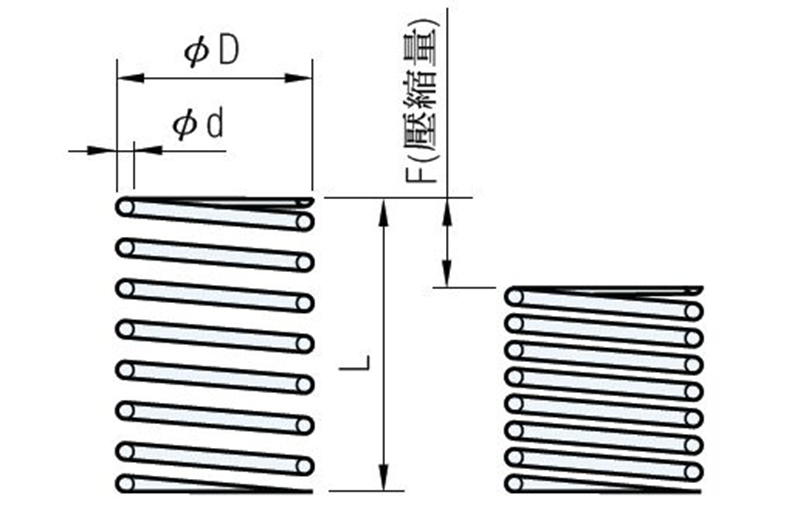

OR:Fmax(容许压缩量)=L×Fa%
K D L ±10% ≤10 ≥12 ≤50 ≥55 ﹢0
-0.5﹢0
-0.8±1.5 ±2.5 OR圆线压缩弹簧规格一览表
OR圆线压缩弹簧尺寸 品号 d 密着长
mmF
max荷重
N/maxFa
%Type D-L OR 02-05* 0.18 2.0 2.5 0.50 50 10* 0.18 2.0 5 1.00 15* 0.23 6.0 7.5 1.50 20* 0.23 6.0 10 2.00 25* 0.26 11.2 12.5 2.50 30* 0.26 11.2 15 3.00 OR 03-05* 0.23 1.6 3 0.90 60 10* 0.25 2.1 6 1.70 15* 0.3 4.5 9 2.60 20* 0.3 4.5 12 3.50 25* 0.32 6.4 15 4.40 30* 0.32 6.4 18 5.20 35* 0.35 9.8 21 6.10 40* 0.35 9.8 24 7.00 OR 04-05* 0.26 1.4 3 0.90 60 10* 0.29 2.0 6 1.70 15* 0.32 3.0 9 2.60 20* 0.38 6.1 12 3.50 25* 0.38 6.1 15 4.40 30* 0.40 8.0 18 5.20 35* 0.40 8.0 21 6.10 40* 0.45 14.4 24 7.00 45* 0.45 14.4 27 7.80 50* 0.45 14.4 30 8.70 60* 0.5 23.0 36 10.40 OR 05-05* 0.3 1.65 3 0.90 60 10* 0.35 2.71 6 1.70 15* 0.38 3.61 9 2.60 20* 0.38 3.61 12 3.50 25* 0.45 7.43 15 4.40 30* 0.45 7.43 18 5.20 35* 0.5 12.25 21 6.10 40* 0.5 12.25 24 7.00 45* 0.5 12.25 27 7.80 50* 0.55 19.53 30 8.70 60* 0.55 19.53 36 10.40 OR 06-05* 0.32 1.5 3 0.90 60 10* 0.4 3.0 6 1.70 15* 0.4 3.0 9 2.60 20* 0.5 7.0 12 3.50 25* 0.5 7.0 15 4.40 30* 0.5 7.0 18 5.20 35* 0.55 11.0 21 6.10 40* 0.55 11.0 24 7.00 45* 0.6 17.4 27 7.80 50* 0.6 17.4 30 8.70 60* 0.65 23.4 36 10.40 70* 0.65 23.4 42 12.20 OR 08-10* 0.45 2.6 6 1.70 60 15* 0.5 3.6 9 2.60 20* 0.5 3.6 12 3.50 25* 0.55 5.9 15 4.40 30* 0.65 10.4 18 5.20 35* 0.65 10.4 21 6.10 40* 0.7 15.4 24 7.00 45* 0.75 21.0 22 6.40 50 50* 0.75 21.0 27 7.80 55 60* 0.8 27.6 31 9.00 52 70* 0.8 27.6 40 11.60 57 80* 0.8 27.6 48 13.90 60 OR 10-10* 0.55 3.3 6 1.70 60 15* 0.6 4.2 9 2.60 20* 0.65 6.2 12 3.50 25* 0.65 6.2 15 4.40 30* 0.7 8.4 18 5.20 35* 0.7 8.4 21 6.10 40* 0.7 8.4 24 7.00 45* 0.8 15.2 27 7.80 50* 0.8 15.2 30 8.70 60* 0.85 20.4 36 10.40 70* 0.85 20.4 42 12.20 80* 0.85 20.4 48 13.90 OR 12-15* 0.6 3.5 9 2.60 60 20* 0.7 5.6 12 3.50 25* 0.7 5.6 15 4.40 30* 0.8 9.6 18 5.20 35* 0.8 9.6 21 6.10 40* 0.8 9.6 24 7.00 45* 0.9 16.2 27 7.80 50* 0.9 16.2 30 8.70 60* 0.9 16.2 36 10.40 70* 1.0 26.0 42 12.20 80* 1.0 26.0 48 13.90 OR 13-15* 0.7 4.7 9 2.60 60 20* 0.7 4.7 12 3.50 25* 0.8 8.0 15 4.40 30* 0.8 8.0 18 5.20 35* 0.8 8.0 21 6.10 40* 0.9 12.8 24 7.00 45* 0.9 12.8 27 7.80 50* 0.9 12.8 30 8.70 60* 1.0 21.0 36 10.40 70* 1.0 21.0 42 12.20 80* 1.0 21.0 48 13.90 OR 16-15* 0.75 4.3 9 2.60 60 20* 0.8 5.4 12 3.50 25* 0.9 7.7 15 4.40 30* 0.9 7.7 18 5.20 35* 1.0 12.0 21 6.10 40* 1.0 12.0 24 7.00 45* 1.0 12.0 27 7.80 50* 1.1 19.0 30 8.70 60* 1.1 19.0 36 10.40 70* 1.2 26.4 42 12.20 80* 1.2 26.4 48 13.90 OR 20-20* 1.0 6.0 12 6.00 60 25* 1.1 7.7 15 7.50 30* 1.1 7.7 18 9.00 35* 1.2 10.8 21 10.50 40* 1.2 10.8 24 12.00 45* 1.3 14.3 27 13.50 50* 1.3 14.3 30 15.00 60* 1.4 19.6 36 18.00 70* 1.4 19.6 42 21.00 80* 1.5 19.6 48 24.00 备注:.荷重(N)=定数(N/mm)×压缩量(mm).密着长是参考值,制作时会有少许差异.带* 号两端皆不研磨.耐热温度 80℃.1N=0.101972 kgf.非标准规格弹簧请来电咨询
