压缩弹簧是开圈卷制或者压制的螺旋弹簧，用于对抗压缩时产生的轴向力。压缩弹簧是最常见的金属弹簧结构。螺旋形的压缩弹簧是我们最常见的弹簧类型，它们有着非常广泛的应用领域。例如;汽车、机床、自动化装备、阀门、开关等等。

根据不同的环境和应用，压缩弹簧可以采用很多种不同的材料和变通的设计。我们通过调节弹簧的外径、线径、长度和节距可以取得不同弹簧大小和弹力，我们可以根据您的应用环境，在现有压缩弹簧的基础上加以重新设计，满足您在耐候性、弹力、刚度或疲劳寿命等方面的特殊要求。

材质：swp
颜色：本色
AR:Fmax(容许压缩量 )=LX60﹪

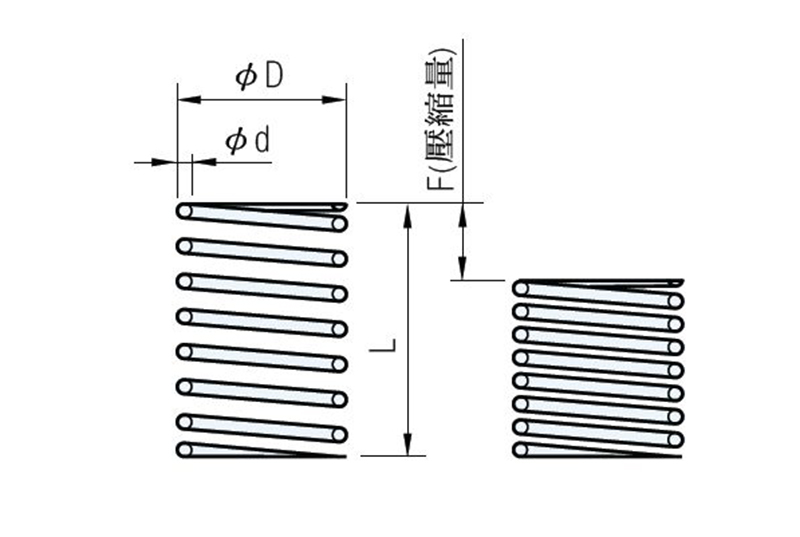

K	D		L
±10%	≤13	＞13	≤50	≥55
	﹢0 －0.5	﹢0 －0.8	±1.5	±2.5

AR圆线压缩弹簧规格表

AR圆线压缩弹簧规格一览表

品号		d	密着长 mm	F max	荷重 N/max
TYPE	D-L
AR	03-05	0.23	1.8	3	0.9
	10	0.25	2.3	6	1.8
	15	0.3	4.8	9	2.7
	20	0.3	4.8	12	3.6
	25	0.32	6.8	15	4.5
	30	0.32	6.8	18	5.4
	35	0.35	11.5	21	6.3
	40	0.35	11.5	24	7.2
AR	04-05	0.26	1.6	3	0.9
	10	0.29	2.2	6	1.8
	15	0.32	3.2	9	2.7
	20	0.38	6.5	12	3.6
	25	0.38	6.5	15	4.5
	30	0.40	8.4	18	5.4
	35	0.40	8.4	21	6.3
	40	0.45	15.0	24	7.2
	45	0.45	15.0	27	8.1
	50	0.45	15.0	30	9.0
	55	0.45	15.0	33	9.9
	60	0.50	23.5	36	10.8
	65	0.50	25.0	39	11.7
	70	0.50	25.0	42	12.6
AR	05-05	0.30	1.6	3	0.9
	10	0.35	1.6	6	1.8
	15	0.35	2.8	9	2.7
	20	0.40	4.8	12	3.6
	25	0.45	8.0	15	4.5
	30	0.45	8.0	18	5.4
	35	0.50	12.5	21	6.3
	40	0.50	12.5	24	7.2
	45	0.55	17.6	27	8.1
	50	0.55	18.0	30	9.0
	55	0.55	20.0	33	9.9
	60	0.55	20.0	36	10.8
	65	0.55	20.9	39	11.7
	70	0.55	20.9	42	12.6
AR	06-05	0.32	1.6	3	0.9
	10	0.40	3.2	6	1.8
	15	0.40	3.2	9	2.7
	20	0.50	7.5	12	3.6
	25	0.50	7.5	15	4.5
	30	0.50	7.5	18	5.4
	35	0.55	11.5	21	6.3
	40	0.55	11.5	24	7.2
	45	0.60	17.4	27	8.1
	50	0.60	17.4	30	9.0
	55	0.60	17.4	33	9.9
	60	0.60	17.4	36	10.8
	65	0.60	17.4	39	11.7
	70	0.60	17.4	42	12.6
	80	0.65	27.3	48	14.4
AR	08-10	0.45	2.7	6	1.8
	15	0.50	4.0	9	2.7
	20	0.50	4.0	12	3.6
	25	0.55	5.8	15	4.5
	30	0.60	8.4	18	5.4
	35	0.60	8.4	21	6.3
	40	0.60	8.4	24	7.2
	45	0.70	16.0	27	8.1
	50	0.70	16.0	30	9.0
	55	0.70	16.0	33	9.9
	60	0.70	16.0	36	10.8
	65	0.70	16.0	39	11.7
	70	0.70	16.0	42	12.6
	80	0.75	22.9	48	14.4
AR	10-10	0.55	3.6	6	1.8
	15	0.60	4.8	9	2.7
	20	0.65	6.5	12	3.6
	25	0.65	6.5	15	4.5
	30	0.70	8.8	18	5.4
	35	0.70	8.8	21	6.3
	40	0.70	8.8	24	7.2
	45	0.80	16.0	27	8.1
	50	0.80	16.0	30	9.0
	55	0.80	16.0	33	9.9
	60	0.85	21.0	36	10.8
	65	0.85	21.0	39	11.7
	70	0.85	21.0	42	12.6
	80	0.90	28.8	48	14.4
AR	12-10	0.60	3.6	6	1.8
	15	0.65	4.6	9	2.7
	20	0.65	4.6	12	3.6
	25	0.70	6.0	15	4.5
	30	0.70	6.0	18	5.4
	35	0.70	6.0	21	6.3
	40	0.80	10.4	24	7.2
	45	0.80	10.4	27	8.1
	50	0.90	17.1	30	9.0
	55	0.90	17.1	33	9.9
	60	0.90	17.1	36	10.8
	65	0.90	17.1	39	11.7
	70	0.90	17.1	42	12.6
	80	1.00	28.0	48	14.4
AR	13-10	0.60	3.2	6	1.8
	15	0.70	4.9	9	2.7
	20	0.70	4.9	12	3.6
	25	0.80	8.4	15	4.5
	30	0.80	8.4	18	5.4
	35	0.80	8.4	21	6.3
	40	0.90	13.5	24	7.2
	45	0.90	13.5	27	8.1
	50	0.90	13.5	30	9.0
	55	0.90	13.5	33	9.9
	60	1.00	22.0	36	10.8
	65	1.00	22.0	39	11.7
	70	1.00	22.0	42	12.6
	80	1.00	22.0	48	14.4
	90	1.00	22.0	54	16.2

备注：

．荷重 (N)=定数 (N/mm)×压缩量 (mm)．

．密着长是参考值 ,制作时会有少许差异．

．AR规格全系列两端面无研磨．

．耐热温度 80℃．1N＝0.101972 kgf．

．非标准规格弹簧请来电咨询.
