圆皮带选型方法
金联康科技 / 2021-08-24

圆皮带的选型方法主要有以下几点：
1、确定设计时的必要条件
传动动力或原动机额定动力
带轮直径
轴间距
2、确认小带轮直径
选择带轮直径时，必须满足如下的带轮最小P.D直径

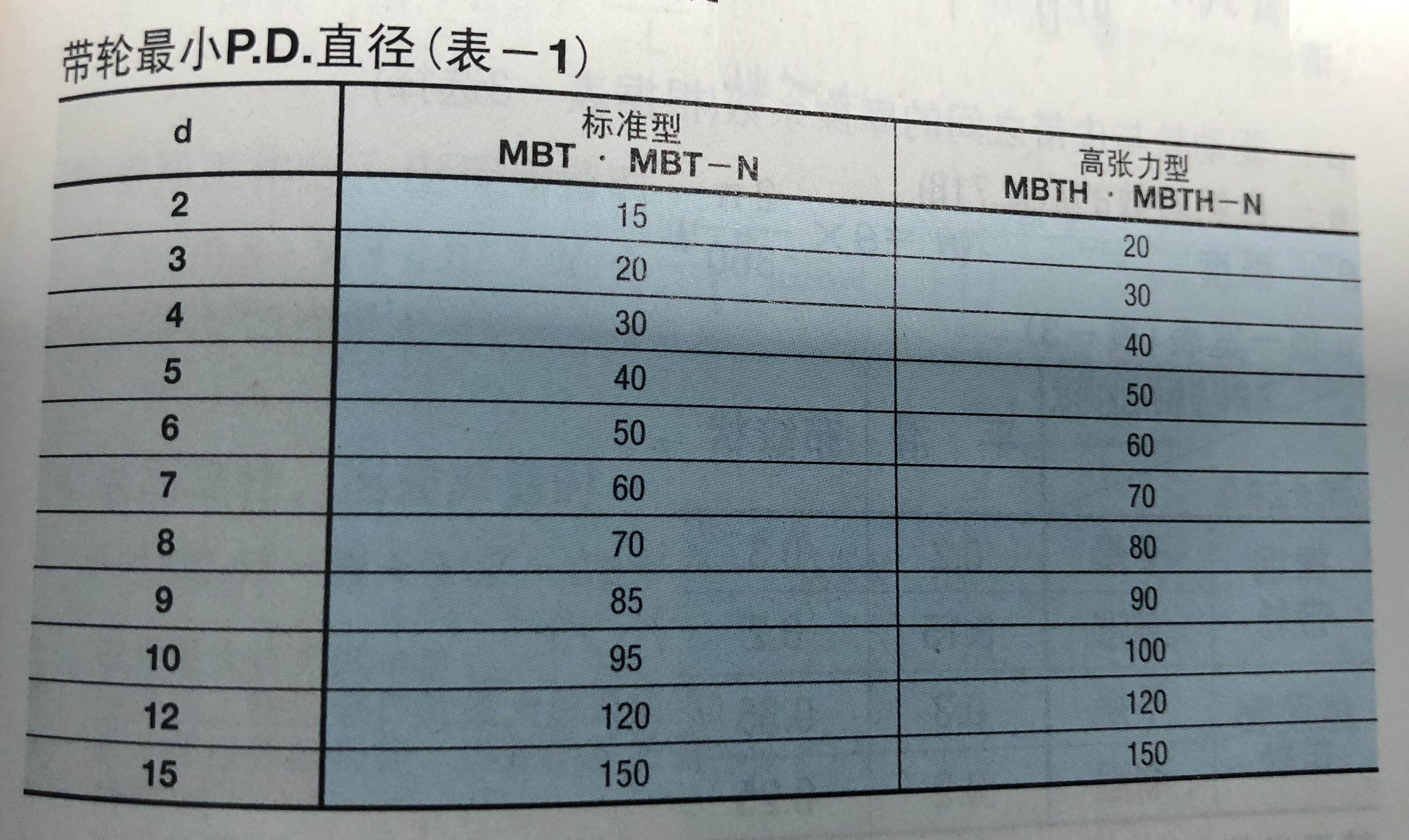

带轮最小P.D直径表
带轮最小P.D直径表
3、计算皮带速度V
V=dp.nd/19100(m/sec)
V:皮带速度（m/sec）
dp:小带轮P.D.直径（mm）
nd:小带轮转速（rpm）
4、计算接触角度补偿系数K θ
求得小带轮的接触角度（θ°），然后从下图中读取接触角度补偿系数（K θ）

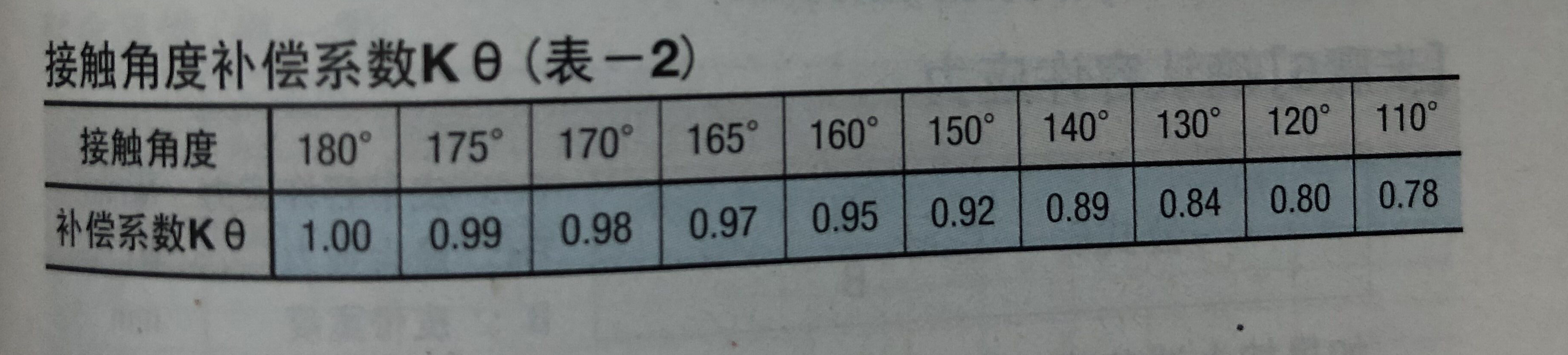

接触角度补偿系数表
θ°=180°-57.3（Dp-dp）/C
θ°:小带轮接触角度
Dp:大带轮P.D.直径（mm）
dp:小带轮P.D.直径（mm）
C:轴间距（mm）
5、计算有效张力（Te）
Te=1000Pt/V.Kθ*1/1000(N）
Te:有效张力（N）
Pt：传动动力（W）
V：皮带速度（m/sec）
Kθ:接触角度补偿系数
6、选择皮带直径、伸张率
从下图中选择满足容许张力＞有效张力Te的型号。

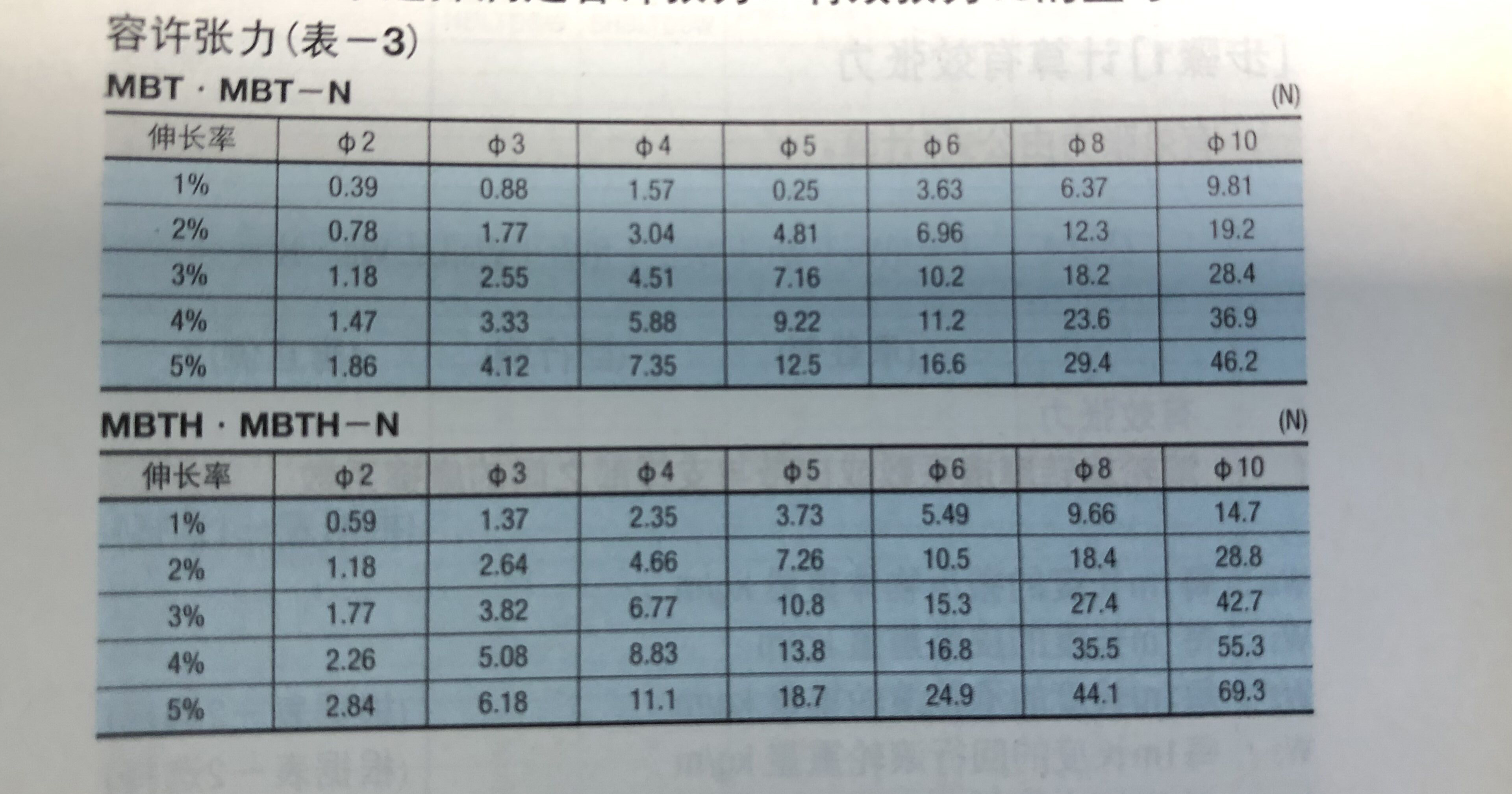

容许张力表
7、计算皮带长度
LP=2C+π（Dp+dp）/2+(Dp+dp)²/4C*(1-伸长率)
Lp：皮带长度（mm）
C：轴间距（mm）
Dp：大带轮P.D.直径（mm）
dp:小带轮P.D.直径（mm）
如果所选圆皮带的容许张力＞有效张力Te，则可以使用。
